可伸缩臂高空作业平台控制指示面板使用说明

电动伸缩臂叉车

功能速度控制

控制吊臂和旋转功能的速度。逆时针旋转以减慢速度；顺时针旋转可以加速。要切换到慢速模式，请将旋钮顺时针旋转到底，直到听到咔嗒声。

驱动速度/扭矩选择

驱动速度/扭矩选择是一个三位开关。前进档通过将驱动电机切换到最小排量并使发动机达到高速度，可以提供最高的驱动速度。

倒档位置可以通过将驱动控制杆移动到最大排量并使车轮马达达到高速旋转，从而为崎岖地形和爬坡提供所需的最大扭矩。

中位位置可以使发动机保持中速状态，并将驱动马达切换到最小排量或最高速度，使伸缩臂叉车的作业尽可能安静。

平台旋转

操作员可通过此开关将平台向左或向右旋转。平台调平功能只能用于对平台进行微调。

不正确的使用可能会导致货物或人员移动或坠落。违反此警告可能会导致死亡或严重伤害。

平台找平

允许操作员调整自动自调平系统中的3位开关。此开关用于在类似上坡/下坡的情况下调整平台水平。

前臂（如果装备）

当前臂控制开关处于上或下位置时，分别提供升起或放下前臂的功能。

燃料选择（仅限双燃料发动机）（如果配备）

将开关切换到相应位置以选择汽油或液态丙烷燃料。在切换燃料时无需清洁燃料系统，因此在发动机运行时切换燃料无需等待时间。

工作照明（如有配备）

当伸缩臂高空作业车配备工作照明时，可以操作照明开关。电源/紧急停止开关必须打开（蘑菇形按钮拔出），

操作照明时并不一定需要打开点火开关。因此，在无人看管时避免电池耗尽非常重要。地面控制台上的主开关和/或点火开关可以关闭所有照明的电源。

转向选择（如果配备）

当配备4轮转向时，操作员可以选择转向系统的动作。当选择开关的中间位置时，在前轮转向时，后轮不受影响。

这是在最大速度下正常驾驶的最佳位置。前进位置用于选择“蟹形转向”方向。

在这种转向模式下，前后轴将向相同方向转动，使底盘在前进时能够向一侧移动。可以用于将曲臂高空作业车定位到通道或建筑物旁边。

后退位置用于选择“协作”转向。在这种模式下，前后轴向相反方向转动，在狭窄区域操作时将最小化铰接式高空作业车的转弯半径。

在开关顶部有一个标签，通过开关的位置来指示所需的车轮移动模式。要使前后轴重新同步，请按住并保持转向开关（控制摇臂开关），

直到所有转向缸都到达行程末端。这一步可以在蟹行模式或协作模式下完成。

辅助电源

向前按压，此开关将启动发动机的起动马达。向后按压以启动电动液压泵（如果激活）。

在使用辅助泵时，开关必须保持在开启状态。当主泵或发动机发生故障时，辅助泵功能可以为铰接式高空作业车的基本功能提供足够的油流。

辅助泵可以操作如塔臂提升、塔臂伸展、臂架提升、臂架伸展和旋转等功能。

塔式臂的伸缩

三位转换开关，中位闭合。当处于下或下位时，可以控制塔臂的升起和落下。

在操作塔臂伸缩之前，必须将塔臂升起功能完全升起。当塔臂伸出时，塔臂的升起功能应无效。

塔吊臂架起落

三位式转换开关，中间位置为闭合。当置于内或外位置时，可控制塔臂的伸缩。

在操作塔臂提升之前，塔臂伸缩功能必须完全缩回。当塔臂未达到“完全升起”状态时，塔臂伸缩功能应无效。

为了避免倾翻和严重受伤，请勿在塔臂提升和伸缩功能未按上述顺序操作时操作曲臂高空作业车。

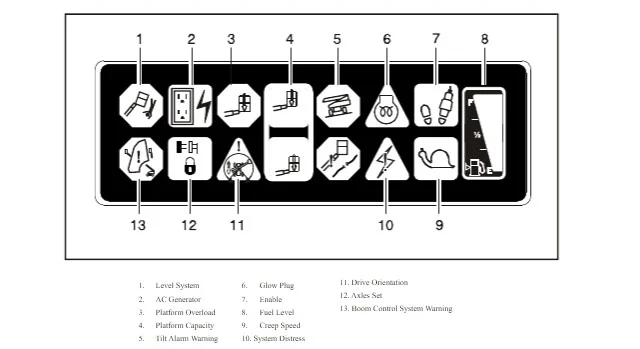

可伸缩臂高空作业平台控制指示面板示意图

平台控制指示面板采用不同形状的符号来提醒操作员可能的情况。

这些符号的含义如下：

伸缩臂高空作业平台控制指示面板

1. 脚踏开关/启用指示灯

在操作任何功能时，必须在7秒内按下脚踏开关并选择功能。授权指示灯可以显示相关控制是否已授权。

如果在7秒内未选择功能，或者功能之间的间隔超过7秒，授权指示灯将熄灭，必须松开并重新按下脚踏开关以授权相关控制。

松开脚踏开关将断开所有控制电源并激活驱动制动器。为了避免严重伤害，请勿通过阻挡或其他方式移动、修改或禁用脚踏开关。

如果控制功能只有在脚踏开关到达行程顶部或底部的最后1/4英寸时才生效，必须调整脚踏开关。

2. 发动机故障指示灯

在 S/N 666888 之前的伸缩臂高空作业车，当伸缩臂高空作业车的电力系统需要立即维护时，指示灯会亮起并且警报会同时响起。

以下任何一种情况都会使指示灯亮起并发出警报：发动机油压力低；发动机冷却液温度过高；发动机空气滤清器堵塞；

发电机输出过低；液压油回油滤清器堵塞；或供应泵滤清器堵塞。在序列号从666888到现在的曲臂高空作业车上，

该指示灯表示发动机控制系统已检测到故障，并将写入系统内存中的诊断代码。

请参阅维修手册以了解和检索故障代码。当钥匙开关转至ON位置时，故障指示灯将亮起2-3秒以完成自检过程。

3. 软接触指示灯（如果配备）

当被照亮（黄色）时，表示软接触缓冲器与物体接触。在按下解锁按钮之前，所有控制将被禁用。在此期间，可以以慢速模式操作各种控制。

4. 交流发电机（绿色）

点亮（绿色）时，此指示灯表示发电机正在工作。

5. 低油位指示灯（黄色）（不适用于液化石油气）

当点亮（黄色）时，表示油箱中仅剩1/8或更少的燃油。当指示灯第一次点亮时，大约有4加仑的燃油可用。

6. 负载指示灯

在平台当前位置显示最大平台负载。仅允许在受限平台位置使用受限负载容量（较短的臂长和较高的臂角度）。

7. 低速指示灯

当功能的调速旋钮调至慢速位置时，此指示灯会亮起（绿色），以提醒所有功能已设置为最慢速度。

8. 火花塞指示灯（如有配备）

当点亮时，表示 glow plug 正在工作。在打开点火开关后，等待指示灯熄灭再启动发动机。

9. 倾斜警告灯和警报

橙色指示灯表示底盘在斜坡上。当底盘在斜坡上且吊臂超过水平位置时，将发出警报。

如果在升起或伸出吊臂时指示灯亮起，请在继续操作之前，将吊臂缩回并降低到低于水平的位置，然后重新调整铰接式臂架升降车使其水平。

如果臂架在水平位置以上，并且曲臂高空作业车位于斜坡上，倾斜警示灯会亮起，并且会发出警报并自动切换到慢速模式。

如果在臂架升起或伸长时倾斜警示灯亮起，应将臂架缩回并降低到水平线以下，

然后将曲臂高空作业车重新定位到达到水平位置后才能将臂架伸出或升起到水平位置以上。

10. 过载指示灯（如果配备）

显示平台过载。

11. 臂故障指示灯

当尝试激活塔臂功能时，如果警报响起并且吊臂故障指示灯亮起，该功能被塔臂限位开关切断。
如果在未操作吊臂或塔吊吊臂的情况下警报响起并且吊臂故障指示灯亮起，说明柱子未对齐。
