电动曲臂高空作业车操作图及步骤演示

电动曲臂高空作业车操作图及步骤演示

操作伸缩臂高空作业车的第一步是了解高空作业平台的各种按钮，并在伸缩臂高空作业车的伸缩和旋转臂的末端配备一个自走式液压升降装置用于工作平台。

主操作控制站位于平台上，如图1所示。

操作员可以使用这个控制站来驱动并使铰接式高空作业车前进或后退。

操作员可以升起或降下臂架的上臂和下臂，或者旋转臂架向左或向右。

标准臂架在存储位置的左右360度内旋转。

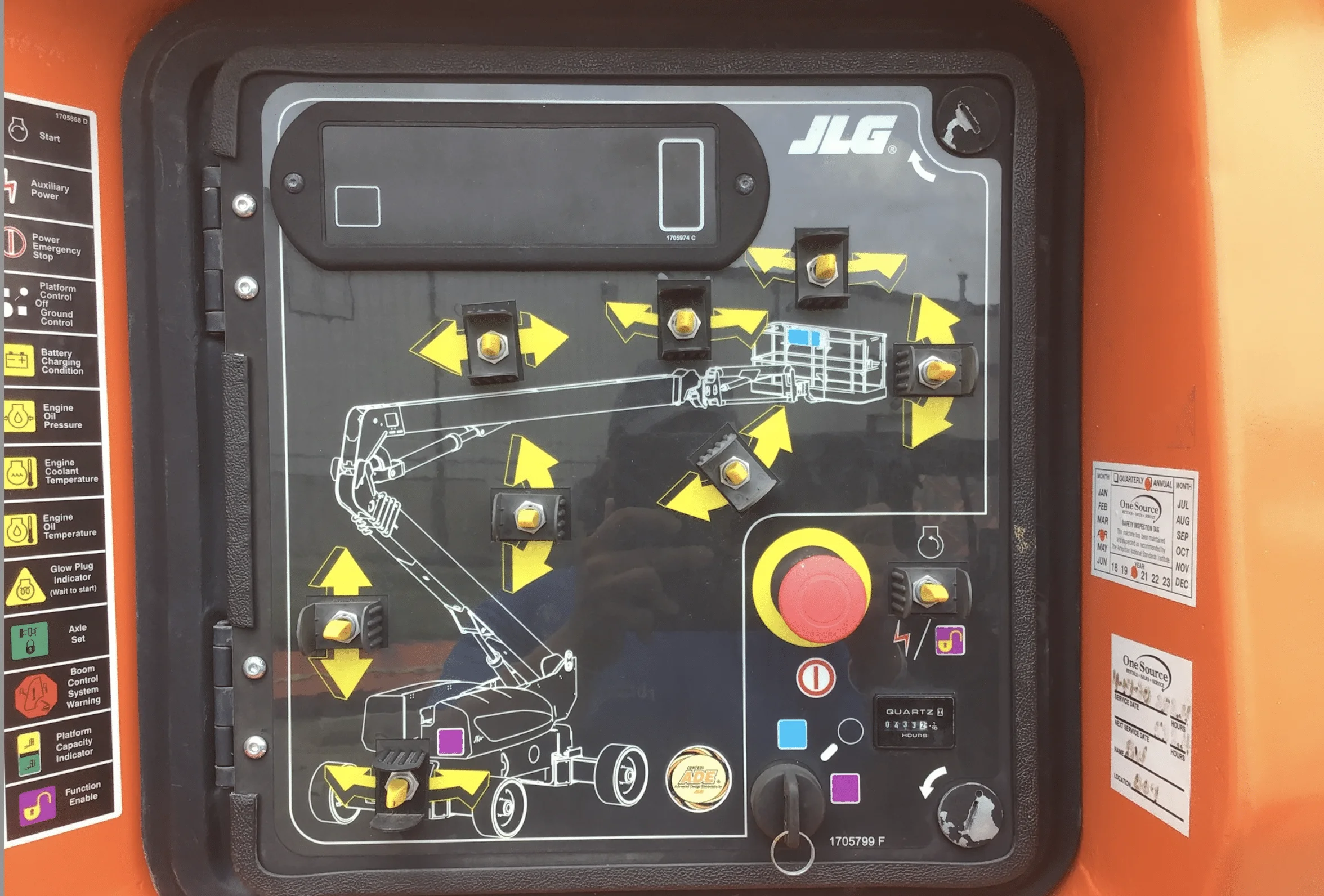

伸缩臂高空作业平台地面控制站，如图2所示，当平台控制站发生故障时，可以切换为地面控制。地面控制可以操作臂的升降和旋转动作，用于紧急情况下将平台降至地面，当平台上操作员无法操作时。地面控制还可以用于预启动检查。

图

伸缩臂高空作业车地面控制站

起重机的吊臂提升、旋转、平台 leveling、吊臂延伸、平台旋转、辅助电源、塔臂延伸、塔臂提升和前臂控制开关带有弹簧负载，并且在松开时会自动返回到中立（关闭）位置。

如果配备功能授权开关，该开关必须按下以操作如吊臂伸展、塔式吊臂提升、回转台旋转、吊臂提升、副臂提升、平台水平定位和平台旋转等功能。以下是每个模块的详细介绍：

1. 平台旋转

当放置在左或右位置时，平台旋转控制开关可以提供平台旋转。

2. 平台找平

允许操作员调整自动自调平系统3位开关。此开关用于在类似上坡/下坡的情况下调整平台水平。

平台调平功能只能用于微调平台水平。错误使用可能导致货物或人员移动或坠落。违反此警告可能会导致死亡或严重伤害。

3. 前臂（如有配备）

当前臂控制开关处于上或下位置时，分别提供升起或放下前臂的功能。

4. 电源/紧急停止开关

两个红色蘑菇开关，当拉出时（ON）可以为平台/地面选择开关供电。按下时（OFF），平台/地面选择开关的电源将被切断。

当电源/紧急停止开关在“ON”位置且发动机未运行时，将发出警报并显示点火开关为“ON”。在关闭时，主控制/紧急停止开关必须切换到“OFF”位置以防止电池放电。

5. 发动机启动/辅助动力开关或发动机启动/辅助动力开关/功能授权

启动高空作业车的铰接式臂架提升机发动机时，将开关保持在“上”直到发动机启动。

如果要使用辅助电源，在使用辅助泵时，此开关应始终保持在“下”。

辅助电源只能在发动机不运行时使用。如果配备授权开关，发动机运行期间授权开关必须保持“向下”位置以激活所有吊杆控制。

辅助电源仅在没有发动机油压时运行，发动机运行时被禁用。

由于液压油的供应流量较小，各种功能的运行速度将比正常情况慢。

使用辅助电源时，不要同时操作多个功能。（同步操作可能会导致辅助泵过载。）

6. 塔式臂的伸缩

当塔臂伸缩控制开关置于 IN 或 OUT 位置时，它可以控制吊臂的伸缩。此功能仅在塔臂完全升起（升起）时有效。

为了避免倾翻和严重受伤，请勿在未按上述顺序操作塔臂升降和伸缩功能的情况下操作折叠臂高空作业车。

7. 定时器

安装在地面控制箱底部的计时器记录伸缩臂高空作业车的使用时间和发动机工作时间。

通过连接发动机的油压回路，只记录发动机的工作时间。计时器的最大值为9999.9小时，无法重置为零。

8. 平台/地面选择开关

当3位钥匙开关转到“平台”位置时，它将为平台控制台供电。

当开关钥匙在“地面”位置时，平台电源将被切断，只能进行地面控制操作。

当平台/地面选择开关在中间位置时，两个操作站的控制装置电源将被切断。

9. 旋转控制

当旋转控制开关置于“右”或“左”位置时，它可以提供360度连续的转台旋转。

操作臂架时，确保平台上及平台下方没有人员。

如果任何控制手柄或转换开关在松开后没有回到功能关闭（OFF）位置，为了避免严重伤害，请不要操作曲臂高空作业车。

为了避免倾翻和严重伤害，请不要在上述顺序未操作塔臂升降和伸缩功能时操作曲臂高空作业车。

0. 塔架升起和落下

当塔臂升降控制开关置于下或下位时，它可以控制塔臂的升降。此功能仅在塔臂完全缩回（收缩）时有效。

11. 高空作业车控制

当吊杆提升控制开关置于下或下位时，它可以控制吊杆的提升和下降。

12. 伸缩控制

当吊杆控制开关置于IN或OUT位置时，它可以控制吊杆的伸缩。
